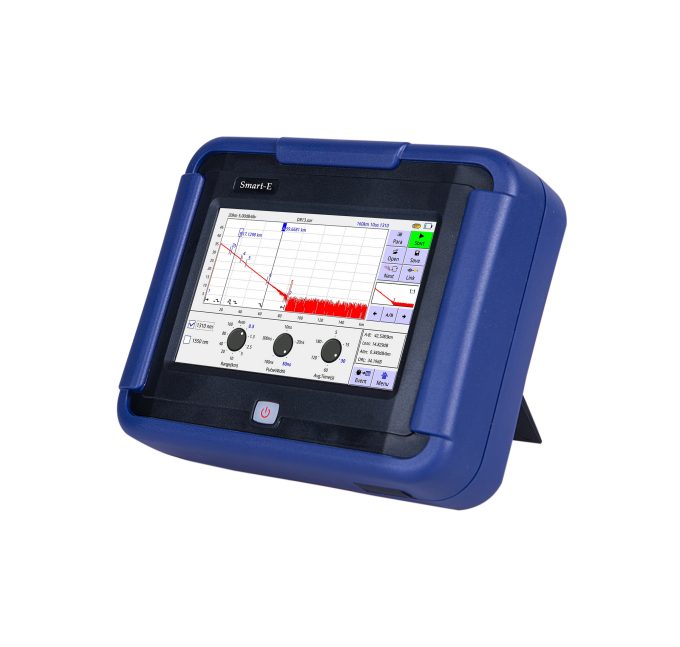

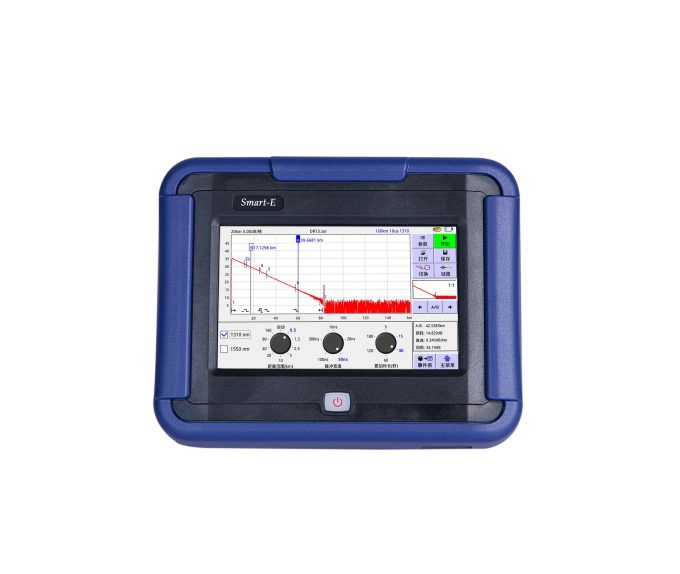

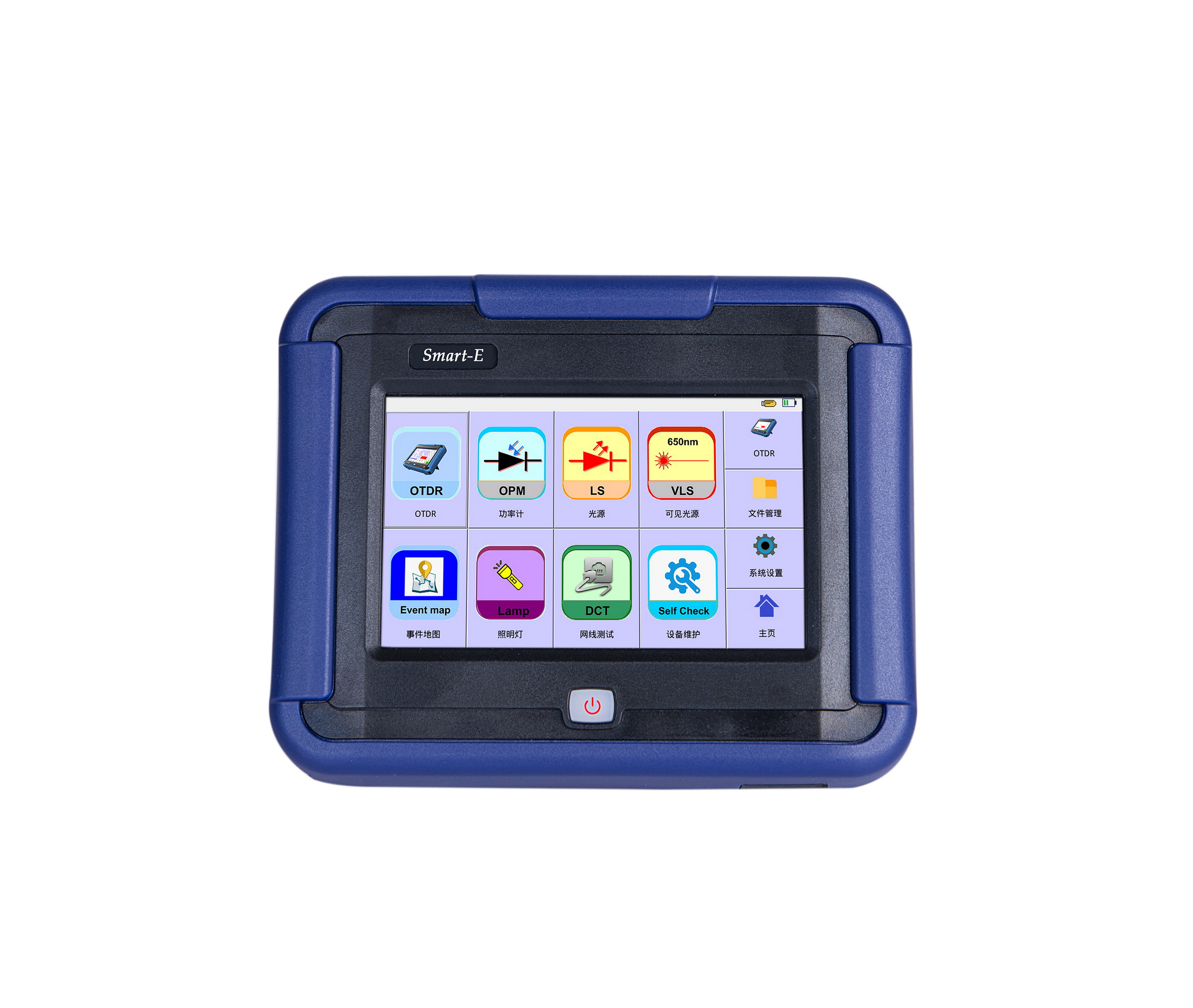

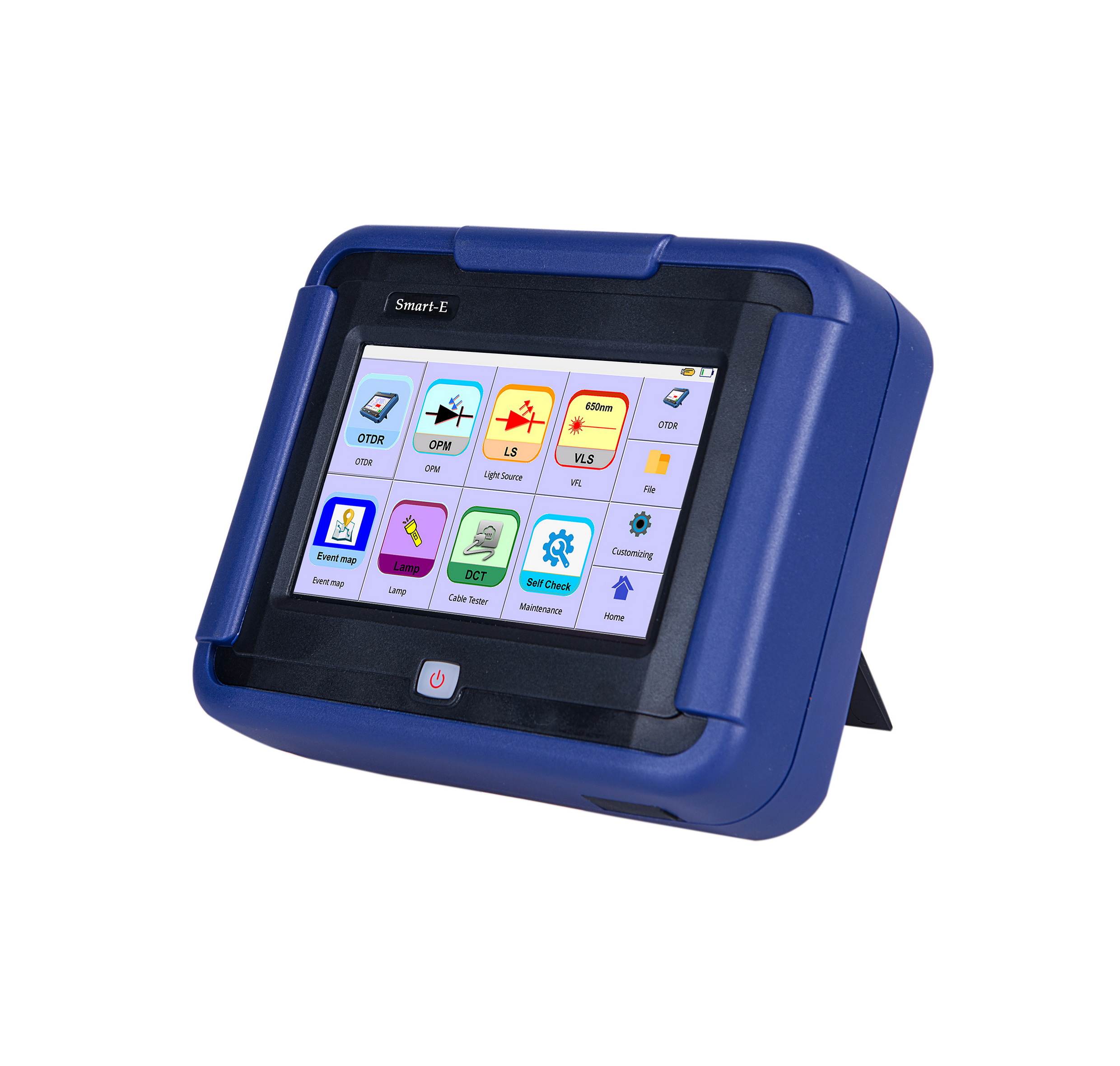

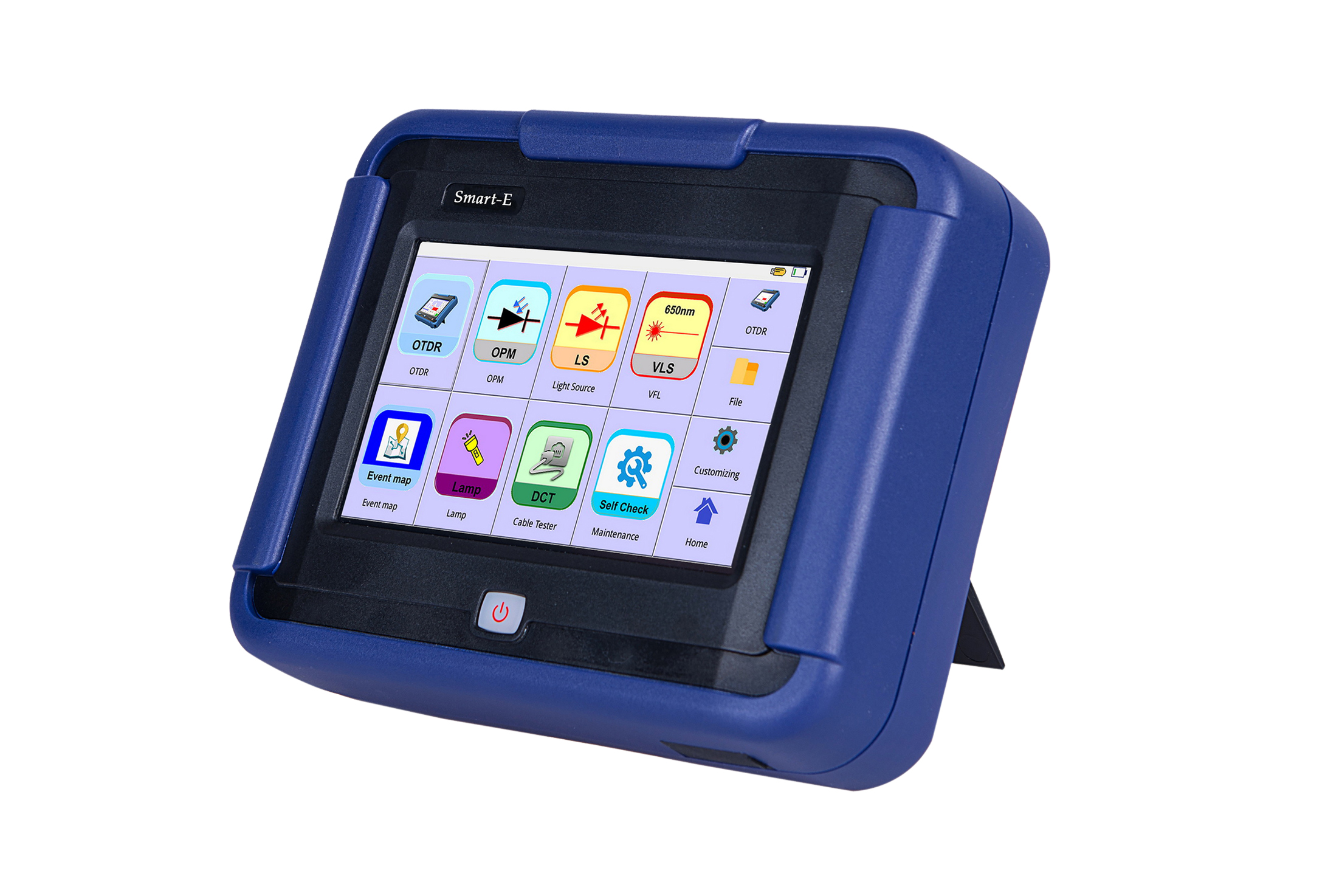

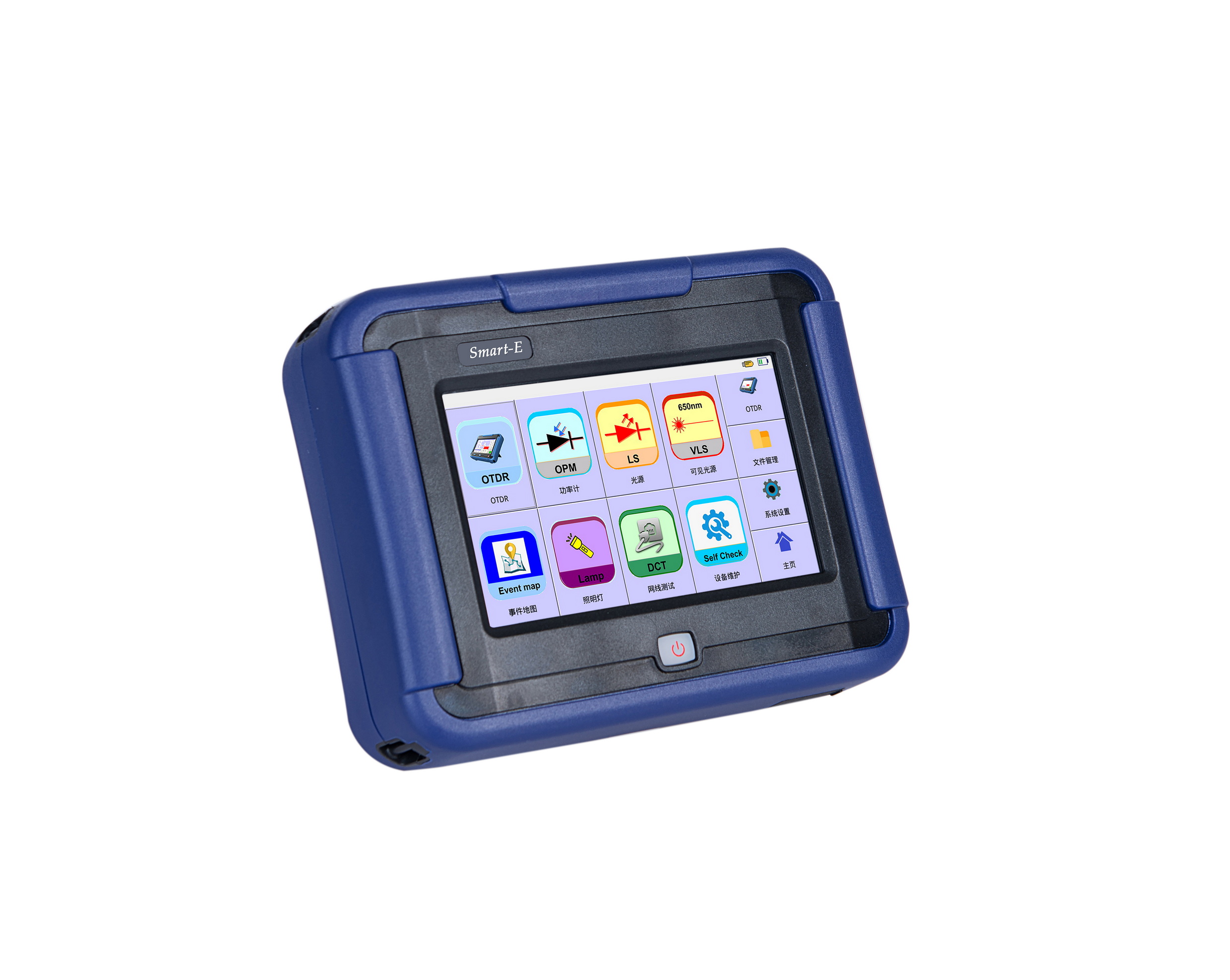

Smart-E系列多功能光纤测试仪
———精确、高速、智能、多功能化一体仪表
Smart-E系列多功能光纤测试仪是集光时域反射仪、光功率计、光源、可视光源、事件地图、网线测试、照明的一体多功能智能综合性仪表。传统OTDR、光功、光源、可视光源满足一般光纤网络测试需求；网线测试功能实现了对传统以太网网线线序、线长测试，照明功能为维修人员应对现场提供助力，从而为光纤末端测试、光纤入户特别是FTTH光网测试提供提供综合解决方案。
Smart-E系列光纤综合测试仪

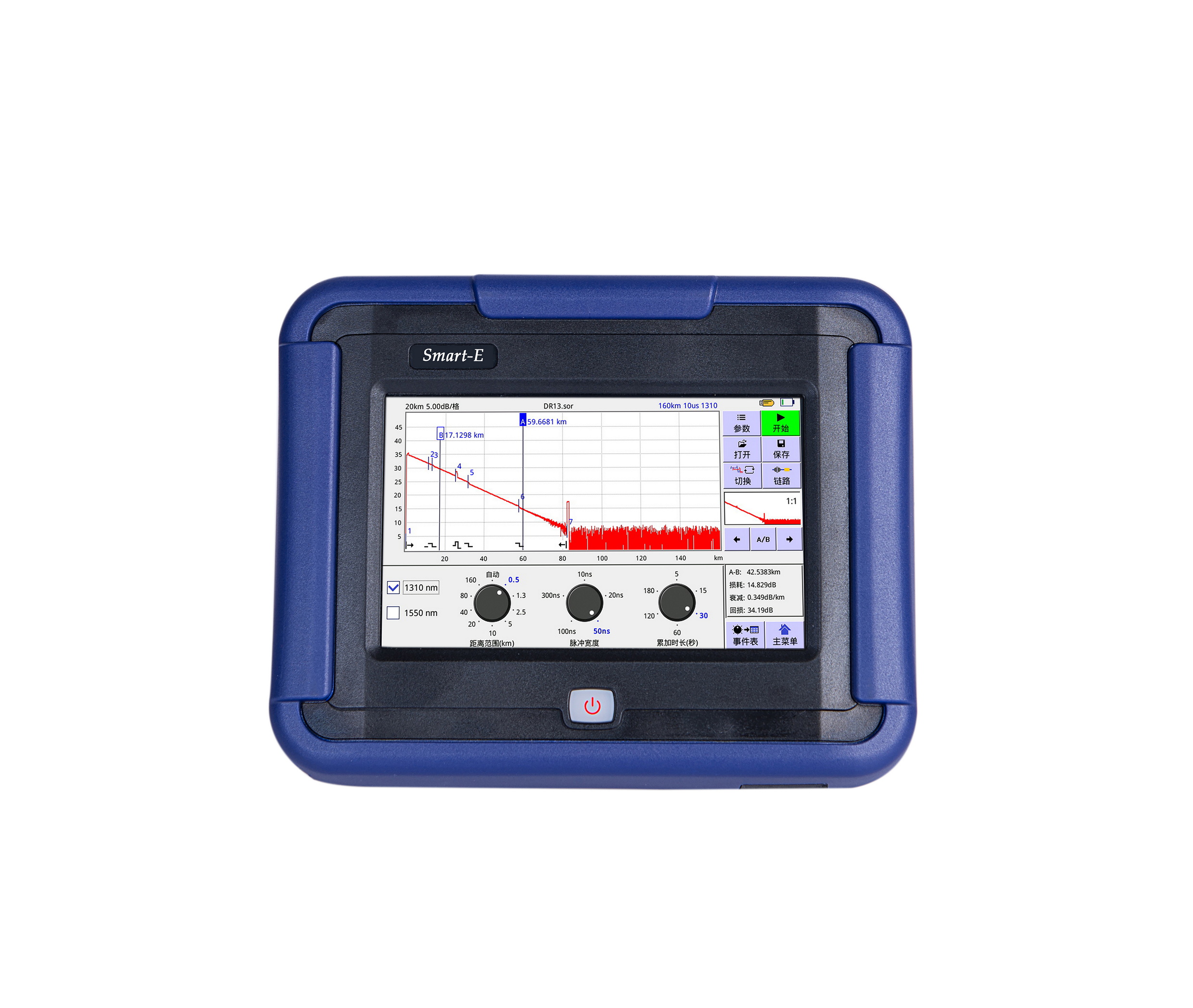

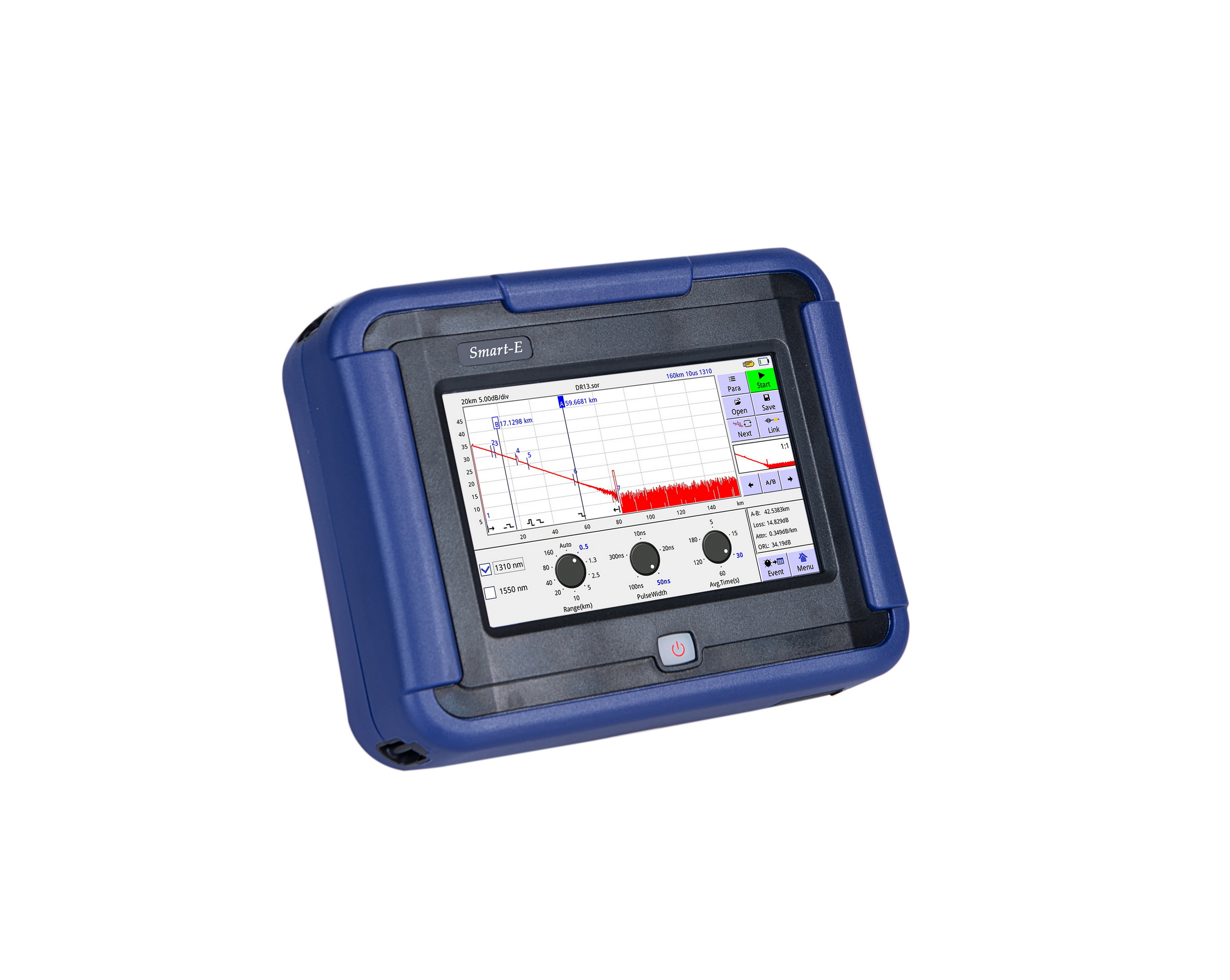

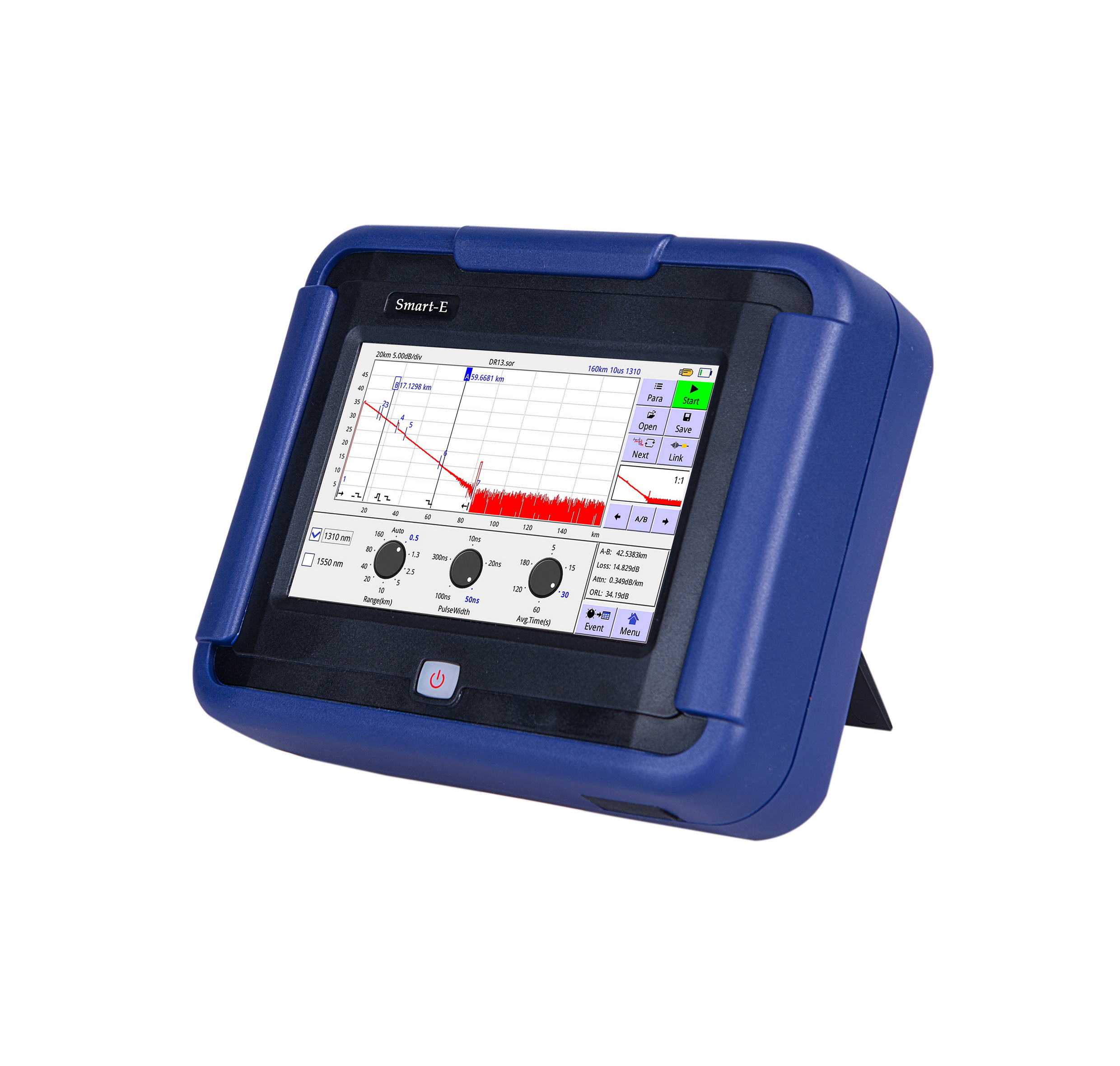

Smart-E系列多功能光纤测试仪
——精确、高速、智能、多功能化一体仪表
Smart-E系列多功能光纤测试仪是集光时域反射仪、光功率计、光源、可视光源、事件地图、网线测试、照明的一体多功能智能综合性仪表。传统OTDR、光功、光源、可视光源满足一般光纤网络测试需求；网线测试功能实现了对传统以太网网线线序、线长测试，照明功能为维修人员应对现场提供助力，从而为光纤末端测试、光纤入户特别是FTTH光网测试提供提供综合解决方案。
Smart-E系列借鉴并沿袭平板电脑、智能手机设计精髓，5寸电容触屏、室外增强液晶、超低功耗嵌入式ARM架构CPU，人性化手势操作、深度裁剪的实时操作系统，数据处理迅速快捷，用户操作实时流畅。它小巧轻便、便于携带，坚固耐用，尤其适用于恶劣的室外工作环境。
产品优势：
- 智能多功能一体。
- 精确、快捷、可靠，易操作。
- 5inch电容触屏，手势操作，曲线缩放，得心应手。
- 嵌入式ARM处理器，超低功耗。
- OTDR支持多模式操作。
- OTDR支持双波长测试功能，能够直观观察光缆的宏弯点。
- OTDR具有软保护与硬件双重保护，无惧带光测试。
- OTDR支持多种文件格式保存。
- 仪表具有自检功能。
- 事件地图（光眼）线路问题图像化、故障一目了然。
- 网线线序测量，能够检测网线的断路、短路、乱序。
- 支持不同类型网线线长测量，能粗检网线故障位置点。
- 大容量锂电池具有过流、过温、过压保护三重保护，工作时间大于10小时。
- 外部电源接口内置过压压、过流双重保护。
- 内置超大容量的存储，外挂U盘扩展160G存储空间。
- 可远程仪表软件升级。
■技术规范
- Sarmt-E系列
| 型号 | Smart-E-S② | Smart-E-D② | Smart-E-N② | Smart-E-F② |
| OTDR | ||||
| 中心 波长（±20nm） | 1310 or 1550 | 1310/1550 | 1310 or 1550 | 1625 |
| 动态范围(dB) ③ | 22or20 | 22/20 | 22or20 | 20 |
| 滤波特性 | N | N | Y | Y |
| 脉冲宽度 | 5ns 、10ns、20ns、50ns、100ns、 300ns、1.0ms、 2.5ms、10ms、 20ms | |||
| 事件盲区（m）④ | 2 | |||
| 衰减盲区（m）④ | 10 | |||
| 距离范围（Km） | 0.5至160 | |||
| 距离不确定度⑤ | ±（1 + 0.005 % x 距离 + 采样分辨率） | |||
| 损耗测量准确度 | ±0.05dB/ dB | |||
| 内存容量 | 4G or 8G | |||
| 光纤类型 | 单模光纤 | |||
| 液晶尺寸 | 5 inch 800*480 | |||
| 电容屏触摸次数 | >1000万次 | |||
| 标配光接口 | FC/SC/ST/LC可选 | |||
| 可视光源* | ||||
| 波长 | 650nm±20 | |||
| 输出功率 | > 1dBm | |||
| 标配接头 | FC/UPC | |||
| 光功率计（可选）⑧ | ||||
| 型号 | A | B | ||
| 探测器类型 | InGaAs | |||
| 波长范围（nm） | 800∽1700 | 800∽1700 | ||
| 探测范围(dBm) | -60∽+6 | -50∽+26 | ||
| 校准波长(nm) | 850、980、1300、1310、1490、1550、1625 | |||
| 线性度 | ±5% | |||
| 法兰盘形式 | FC、SC、LC、ST（可选) | |||
| 光源（可选）⑦ | ||||
| 波长（nm） | 1310/1550 | |||
| 输出功率(dBm) | ≥-7 | |||
| 其它 | ||||
| 电池 | 锂电池 | |||
| 连续工作时间* | >10小时（根据Bellcore TR-NWT-001138） | |||
| 尺寸 | （长×宽×高）210mm×160mm×45mm | |||
| 重量 | 1Kg | |||
备注：
①除非另行指明，所有规格对于23 °C ± 2 °C (73.4 °F ± 3.8 °F) 温度范围、带FC/PC 连接器均有效。
②常规配置。
③SNR = 1 时10us和3分钟平均测试的典型动态范围。
④使用10ns脉脉宽，1550nm单模反射率低于–45dB 的典型盲区。
⑤使用50ns脉宽，1550nm单模反射率低于–45 dB 的典型盲区。
⑥不包括由于光纤折射率引起的不确定度。
⑦与光时域反射仪同一接口。
订货信息：
主机：SMART-E光综合测试仪
标配：
| 项目 | 名称 | 数量 |
|
|
AC/DC电源适配器 | 1 |
| 4G U盘 | 1 | |
| 仪表校准证书 | 1 | |
| 快速使用手册 | 1 | |
| FC光法兰盘 | 2 |
