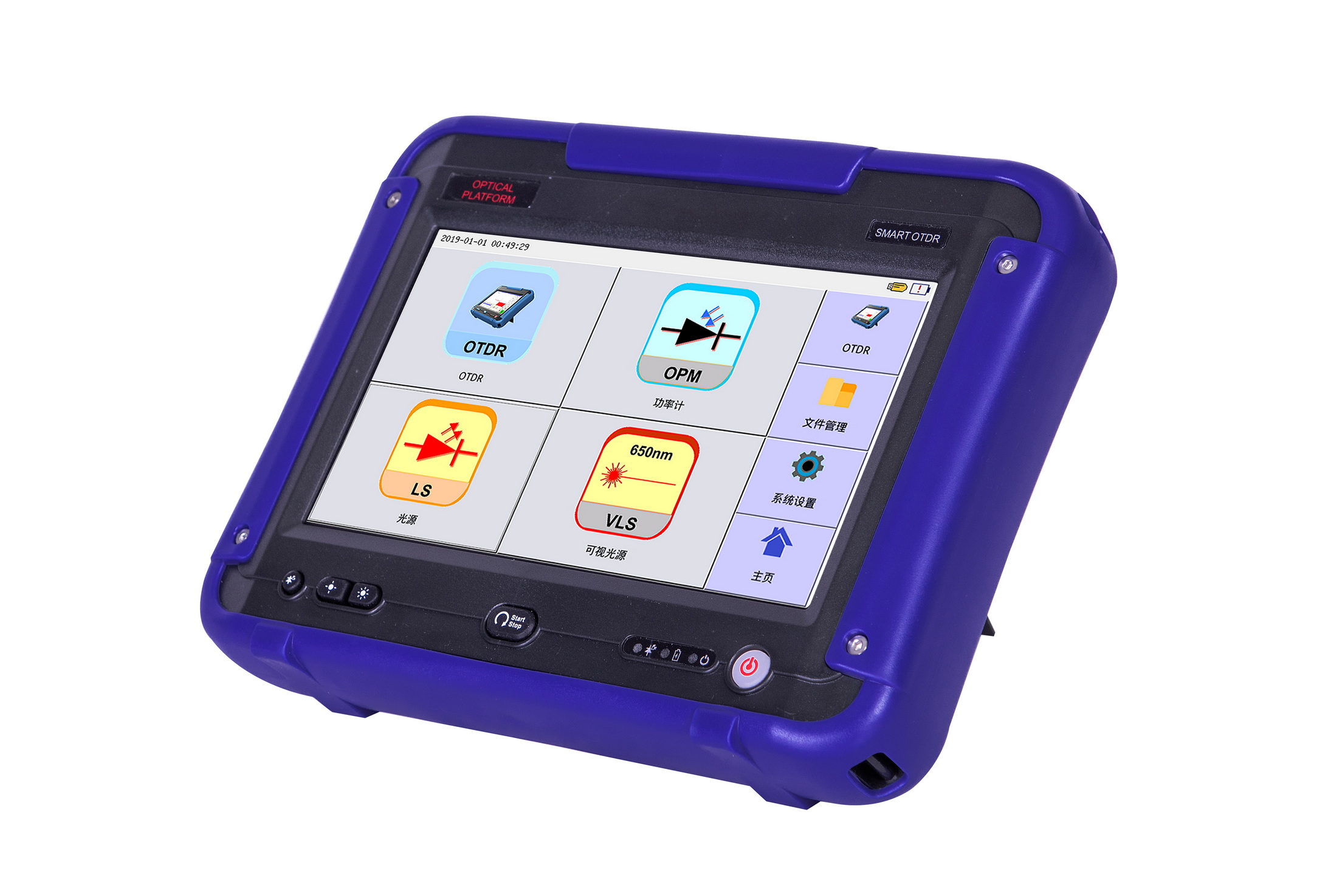

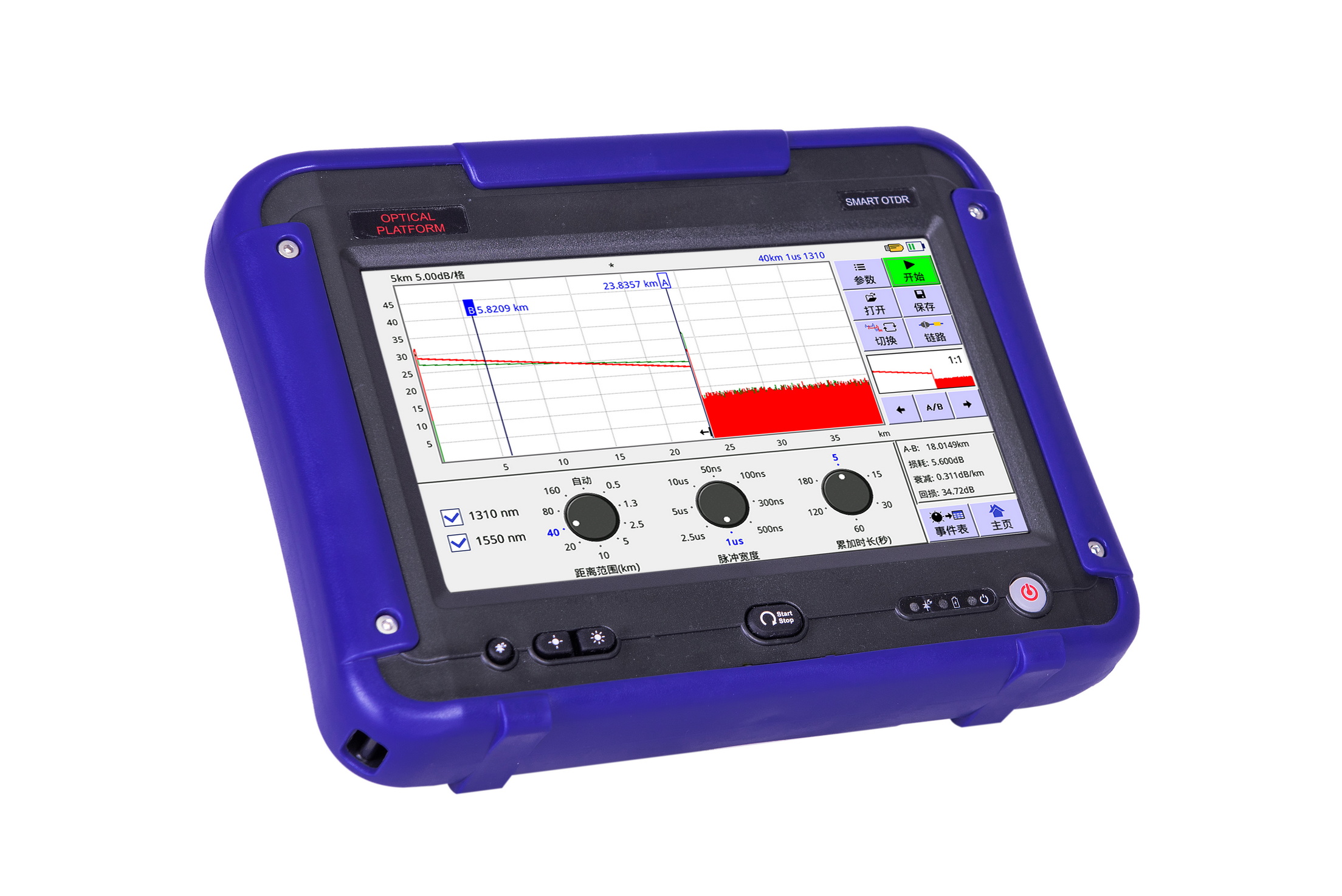

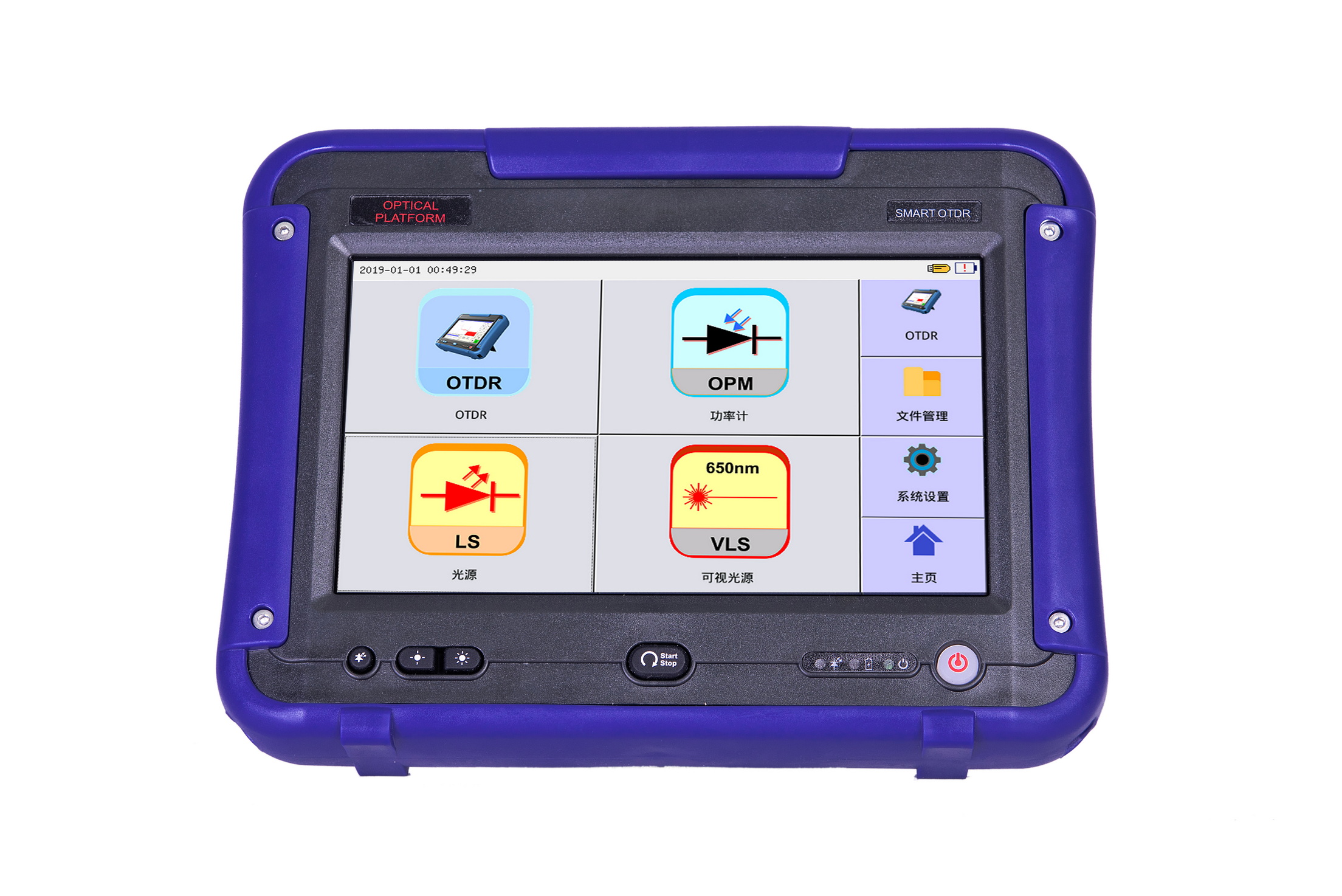

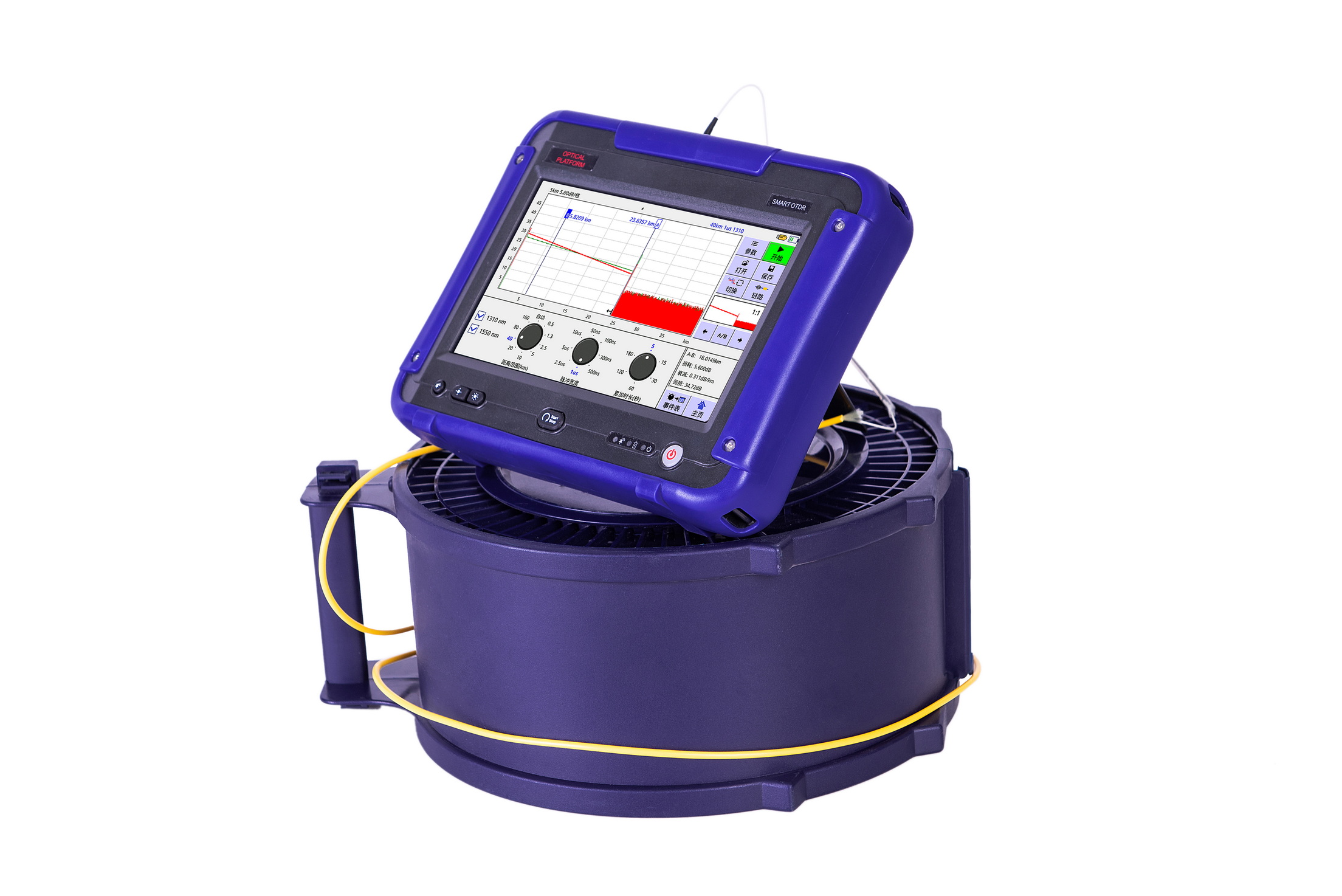

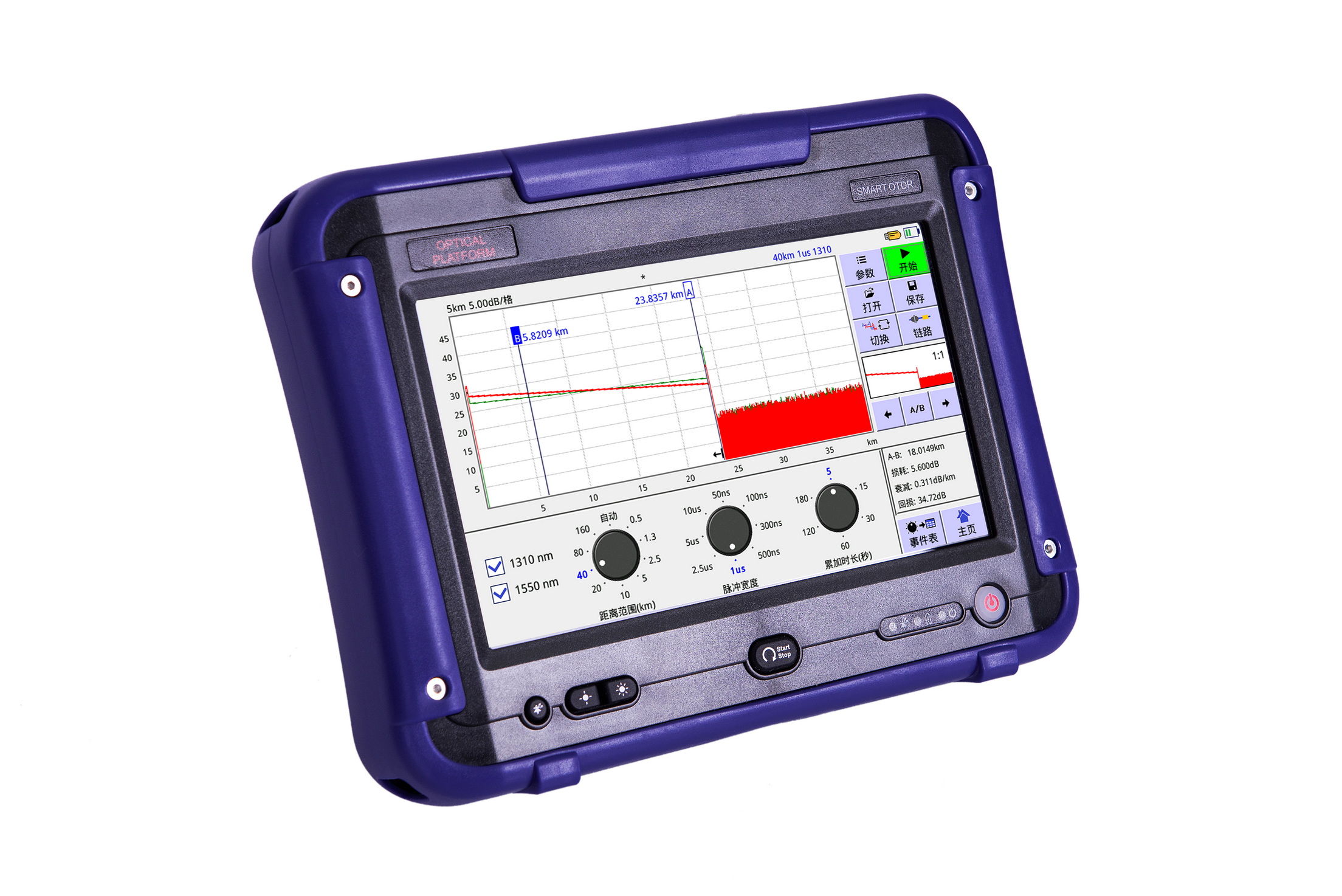

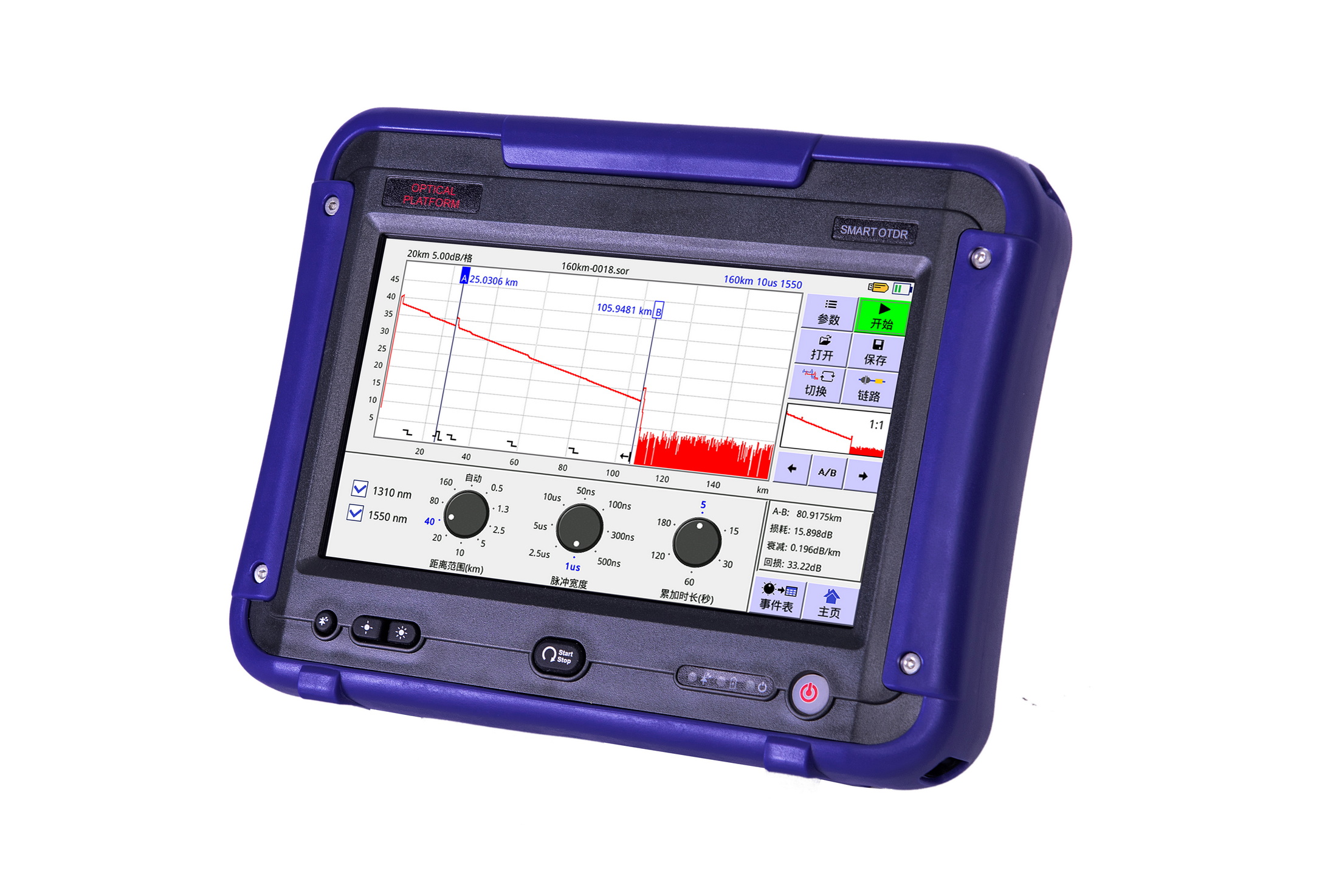

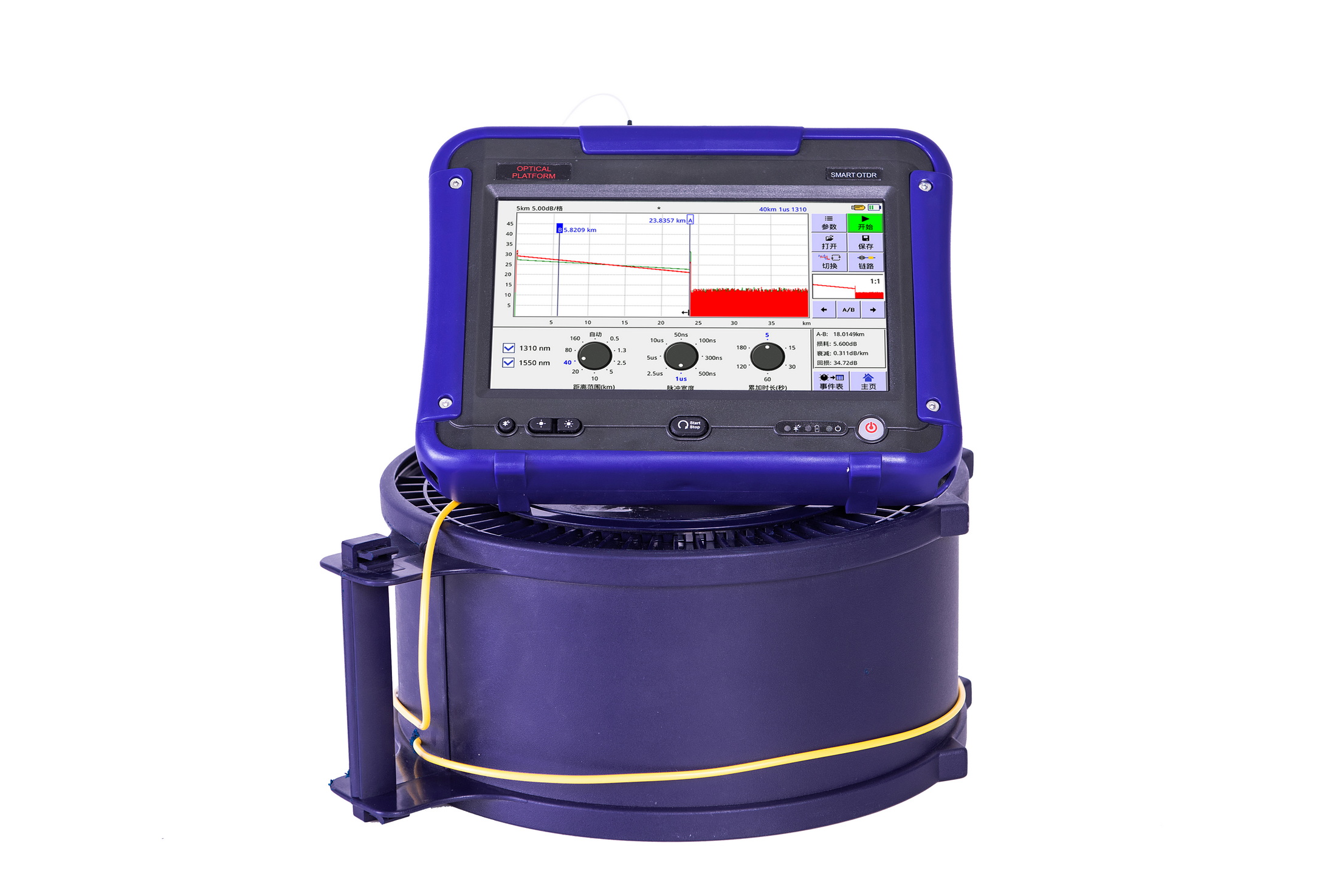

Smart30系列光纤综合测试仪

SMART30系列光纤综合测试仪是全球首款集多波长带光测试光时域反射仪、光功率计、光源、可视光源为一体,能够测试光纤物理层的性能特征;其中OTDR拥有卓越的盲区和一流的动态范围,具有多波长带光测试特性,能够根据被测光纤带光情况自动选择测试波长且有多种型号可供选择,能够更好地满足您的特定OTDR测试需求。与可视故障结合,可以保障光纤全程故障检测。

SMART30系列是一款借鉴平板电脑以及智能手机操作方式而设计的OTDR,它拥有简洁明快的操作界面,与7寸增强电容触摸屏完美结合,无需特殊培训即可提供前所未有的用户体验。它小巧轻便、便于携带且坚固耐用,更加适用于室外环境工作。

SMART30系列光纤综合测试仪是全球首款集多波长带光测试光时域反射仪、光功率计、光源、可视光源为一体,能够测试光纤物理层的性能特征;其中OTDR拥有卓越的盲区和一流的动态范围,具有多波长带光测试特性,能够根据被测光纤带光情况自动选择测试波长且有多种型号可供选择,能够更好地满足您的特定OTDR测试需求。与可视故障结合,可以保障光纤全程故障检测。

SMART30系列是一款借鉴平板电脑以及智能手机操作方式而设计的OTDR,它拥有简洁明快的操作界面,与7寸增强电容触摸屏完美结合,无需特殊培训即可提供前所未有的用户体验。它小巧轻便、便于携带且坚固耐用,更加适用于室外环境工作。

主要特点

  • OTDR多种动态范围及波长组合可供选择:
    *  多种动态范围,最大动态范围可以达到45dB
    *  超一流的盲区指标,最短可测1m
  •  精确、快捷、可靠,易操作。
  • 多波长带光测试:
    *  自动检测被测光纤是否有光,并选择合适的测试波长
    *  1310nm 波长可测试传输1490nm、1550nm、1577nm波长光纤
    *  1550nm 波长可测试传输1310nm、1490nm波长光纤
  •  7英寸室外增强电容触摸屏提供简洁明块友好操作界面,智能一键式操作、即开即测。
  •  智能链路分析功能:自动分析光纤内部情况,自动判别被测光纤接头连接情况、自动识别光纤熔接点、自动识别法兰盘、自动识别光纤宏弯,并提供熔接点、法兰盘、宏弯点的损耗、距离等情况。
  •  OTDR具有双波长测试功能,具有宏弯探测功能选择及宏弯探测门限设置,能够直观观察光缆的宏弯点。
  •  多种测试模式:平均模式;实时模式;实时转换平均模式;平均模式+实时。
  •  可设置“通过/失败门限”设置,设备可自动判别事件是否符合规定。
  •  不同测试迹线比较:最多5条测试曲线在仪表上同时打开查看比较。
  •  OTDR具有多语言系统,保存文件拥有友好的输入界面,完全模拟手机输入方式;支持三种文件格式:sor格式、pdf格式、jpg格式,具有自动保存功能。
  •  OTDR具有线路有光告警功能,最大限度保护光器件;具有光模块自检功能,自动检测光模块性能状态。
  •  具有U盘文件夹建立功能,保证不同光缆的分类存储。
  •  支持VFL红光源、光功率计功能、光源功能。
  •  大容量锂电池具有过流、过温、过压保护三重保护,工作时间大于10小时。
  •  外部电源接口具有输入高压保护,防止高压输入烧毁仪表。
  •  超大容量的存储空间,可通过USB接口接U盘扩展160G存储空间。
  •  可远程仪表软件升级。

 ■技术规范

  • SMART30系列
型号 Smart30-24② Smart30-28② Smart30-32② Smart30-35② Smart30-37② Smart30-40② Smart30-45②
OTDR
中心 波长(±20nm) 1310/1550 1310/1550 1310/1550 1310/1550 1310/1550 1310/1550 1310/1550
动态范围(dB) ③ 24/22 28/26 32/30 35/33 37/35 40/38 45/43
脉冲宽度 5ns、10ns、20ns、50ns、100ns、 300ns、1.0ms、 2.5ms、10ms、 20ms
事件盲区(m)④ 2 1.5 0.8
衰减盲区(m)④ 10 5.5 4.5
距离范围(Km) 0.5至160 0.5至240
距离不确定度⑤ ±(1 + 0.005 % x 距离 + 采样分辨率)
损耗测量准确度 ±0.05dB/ dB
1310nm波长过载光功率 1490nm  ≤-5dBm, 1550nm  ≤-5dBm,1577nm  ≤-5dBm
1550nm波长过载光功率 1310nm  ≤-5dBm ,1490nm  ≤-5dBm
内存容量 10000条曲线
光纤类型 单模光纤
液晶尺寸 7英寸增强电容触摸屏
电容屏触摸次数 >1000万次
标配光接口 FC/SC/ST/LC可选
可视光源*
波长 650nm±20
输出功率 <1dBm
标配接头 FC/UPC
光功率计(可选)⑧
型号 A B
探测器类型 InGaAs
波长范围(nm) 800∽1700 800∽1700
探测范围(dBm) -50∽+16 -50∽+26
校准波长(nm) 850、980、1300、1310、1490、1550、1577、1625
线性度 ±5%
法兰盘形式 FC、SC、LC、ST(可选)
光源(可选)⑦⑧
波长(nm) 1310/1550
输出功率(dBm) ≥-7
其它
电池 锂电池
连续工作时间* >10小时(根据Bellcore TR-NWT-001138)
尺寸 (长×宽×高)210mm×160mm×45mm
重量 1Kg

备注:①除非另行指明,所有规格对于23 °C ± 2 °C (73.4 °F ± 3.8 °F) 温度范围、带FC/PC 连接器均有效。②常规配置③SNR = 1 时最长脉冲和三分钟平均值的典型动态范围。④使用10ns脉冲,单模反射率低于–50dB 的典型盲区。⑤使用10ns脉冲,单模反射率低于–50 dB 的典型盲区。⑥不包括由于光纤折射率引起的不确定度。⑦与光时域反射仪同一接口⑧光功率计与光源是一体的。
